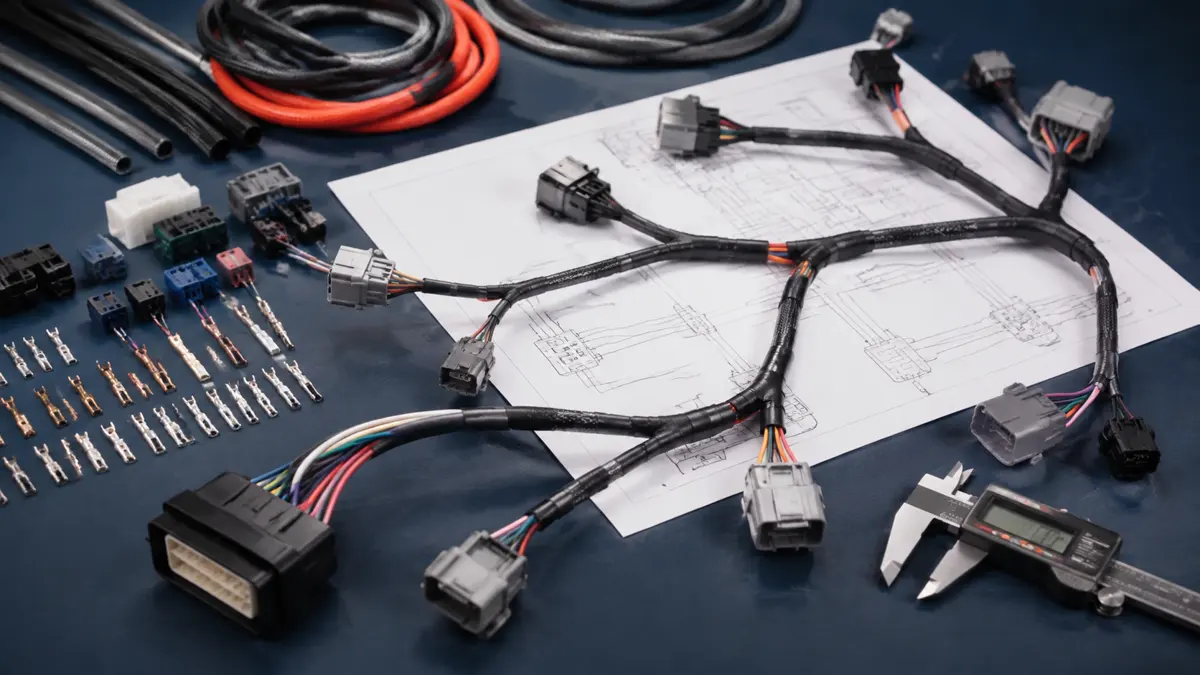

定制线束询价前要准备什么？把“看图报价”变成可核对的项目资料

“请按图片做一条线束”是一种常见的询价起点，却很少是足够的技术输入。一张远景照片能说明大概的走线，往往说明不了连接器型号、每个孔位的线序、分支长度、端子结构、护套、标签位置和允许公差。资料缺失时，供应商只能猜测；即使样品外形接近，装配时仍可能出现插不进、线长不够、分支方向相反或接口定义不一致的问题。

更稳妥的目标不是在第一次邮件里把所有细节都定死，而是让所有参与方围绕同一份可追溯资料讨论。下面的清单可以帮助采购、工程和质量团队把询价从“看图报价”变成“按资料核对”。

先给 BOM，但不要只给零件名称

BOM 是线束询价的骨架。每个项目建议至少有一个唯一序号、部件名称、数量、版本或料号，以及它在总成中的位置。对连接器和端子而言，只写“2P 插头”或“红黑线”通常不够：外壳系列、端子类型、极数、键位、是否带锁扣、密封件和配套件都可能不同。

如果已有客户指定的品牌料号或批准替代规则，应清楚标明；如果仍在选型阶段，也应标出“待确认”以及谁负责确认。不要把未知信息伪装成确定规格。这样做能让供应商区分哪些是可报价的固定条件，哪些需要技术澄清。

引脚定义比线色更重要

线色能帮助现场识别，但不是完整的电气定义。每个连接器都应给出针位视图和 pin-to-pin 对应关系：从哪一端看、编号方向、每个针位连接到哪里、是否有空位、短接、屏蔽、接地或终端要求。若有多个相同连接器，尤其要为每一个连接器分配唯一标识。

一份简单的线表即可大幅减少误解：起点连接器与针位、终点连接器与针位、线号、颜色、线规、长度、是否需要热缩管或套管。对于分支线束，另附分支点到各端的尺寸基准；不要只给总长。

长度、尺寸基准和公差需要一起写

“长度 500 mm”仍可能有多个理解：是导体长度、护套外露长度、端子到端子的距离，还是线束沿实际走线的长度？图纸应标明测量起点、终点和路径，并说明各分支的尺寸基准。若线束需要绕过结构件或在有限空间内装配，二维尺寸之外还应提供装配状态、扎带位置、出线方向和最小弯曲空间等约束。

公差也应与尺寸对象相对应。没有必要为每项都给出极窄公差，但应明确哪些尺寸影响装配，哪些尺寸只需满足外观或捆扎要求。这样可以避免把不关键的尺寸变成不必要的制造限制，也可避免遗漏真正影响接口位置的尺寸。

图纸、样品和照片各有用途，不能彼此替代

正式图纸最适合定义结构和版本；实物样品适合核对手感、装配和已有部件；照片适合补充现场走线与空间信息。最有效的组合通常是：一份带版本号的总成图，一张连接器正面与背面照片，一份线表，以及在可提供时附上的对照样品。

若样品与图纸不一致，请明确哪一份是当前生效依据。不要让供应商自行判断“按样品还是按图”。样品也应记录状态，例如仅作外观参考、作为端接参考，或作为待确认的功能基准；这不会构成对测试结果或量产一致性的未经核实承诺。

把测试和变更管理写成待核对项目

项目可能需要连通性、绝缘、拉力、尺寸或装配核对，但具体方法、判定标准、抽样方式和报告形式应由项目资料或负责方明确。没有明确要求时，不应把某一种测试、通过结论或认证范围写成既定事实。

同样，线束很容易在连接器、线长、标签或包材上发生版本变化。建议在询价时标注图纸版本、生效日期、变更提交流程以及谁可以批准替代。这样当工程更新发生时，采购方可以追踪变更影响，而不是只比较两张外观相似的照片。

一份可执行的线束 RFQ 清单

1. 项目名称、总成料号、图纸版本和目标使用场景；
2. BOM：连接器、端子、线材、护套、套管、扎带和标签；
3. 每个连接器的型号、针位图、键位、配套端子与密封要求；
4. 完整 pin-to-pin 线表，包括线色、线规、芯数和屏蔽/接地要求；
5. 总长、分支长、测量基准、公差、出线方向与装配约束；
6. 样品、照片和图纸的优先级及适用范围；
7. 需要核对的测试、文件、包装、标签与交付要求；
8. 图纸版本、替代限制、变更通知和批准方式。

HSC 当前目录提供内部连接线、内部连接高温线与排线等线束方向。它们适合用于进一步沟通具体应用；最终方案仍应根据型号、图纸、目标市场和项目资料逐项确认。可从连接线束目录查看现有方向，或将 RFQ 资料一并发送给我们。

本文为一般性行业信息，具体技术要求以目标市场现行标准与认证机构的规定为准。
